TC20-A/B是信可通讯最新的LTE Cat.4 中高速CPE-PCBA 级产品，也可以作为工业路由或DTU解决方案实现组网及数据传输功能，适用于多种AIoT应用场景。
TC20单网口解决方案，内置集成WiFi和以太网功能，支持WiFi热点接入与RJ45标准网口自适应WLAN连接，灵活满足用户多种上网方式和流量利用率的需求，同时可选支持备用电池与充电管理，以及GNSS定位等多种商业应用与工业化应用场景需求。
TC20-A/B 内置了丰富的网络标准协议，可广泛应用在各种DICT应用领域，如工业DTU、无线路由、安防监控等需要快速部署的中速率数据通信场景。
TC20 A/B 立式与卧式两版设计适应多样化场景与外观需求，卡扣式便捷装配，超高性价比，适应多样化市场渠道拓展需求。

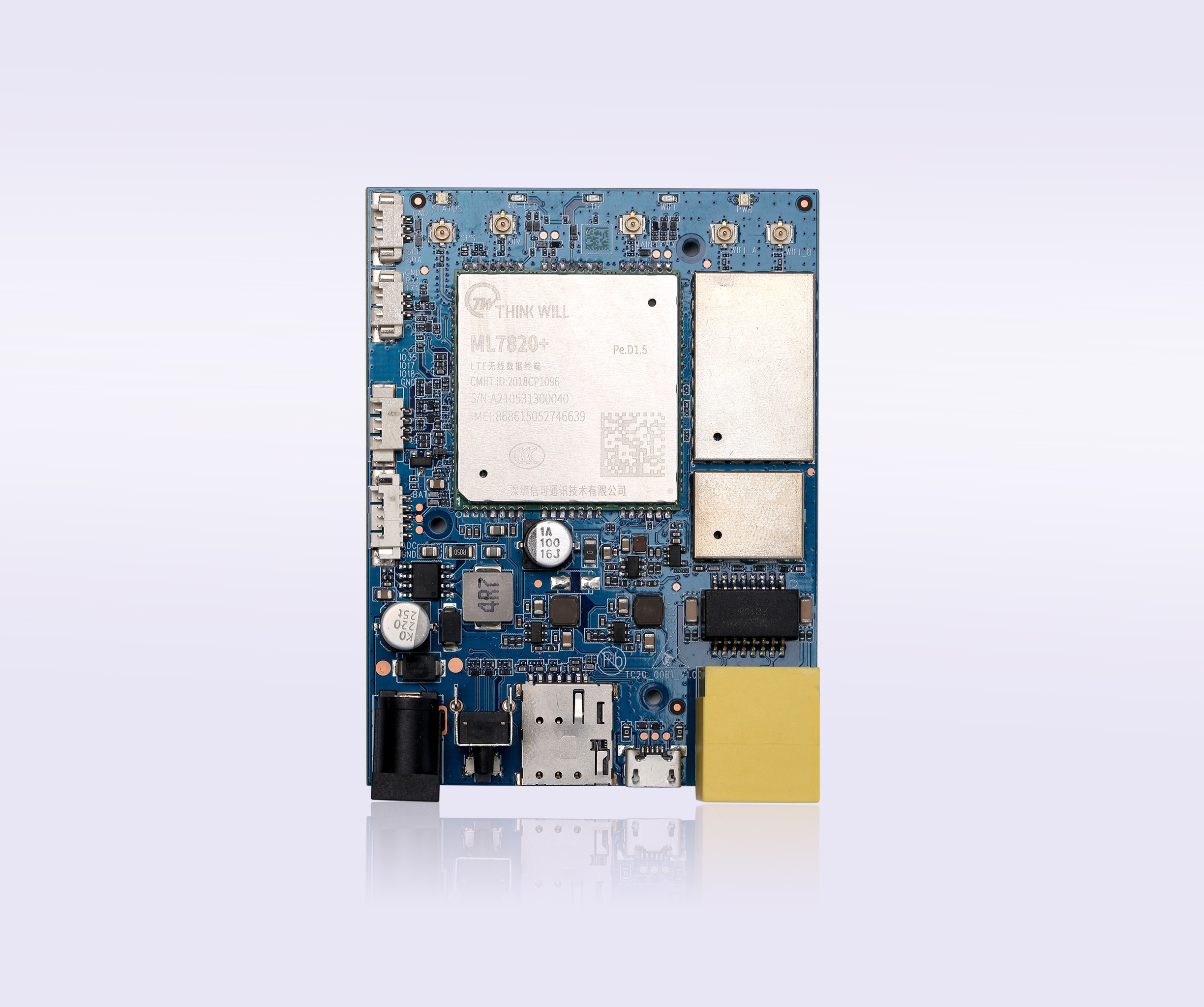

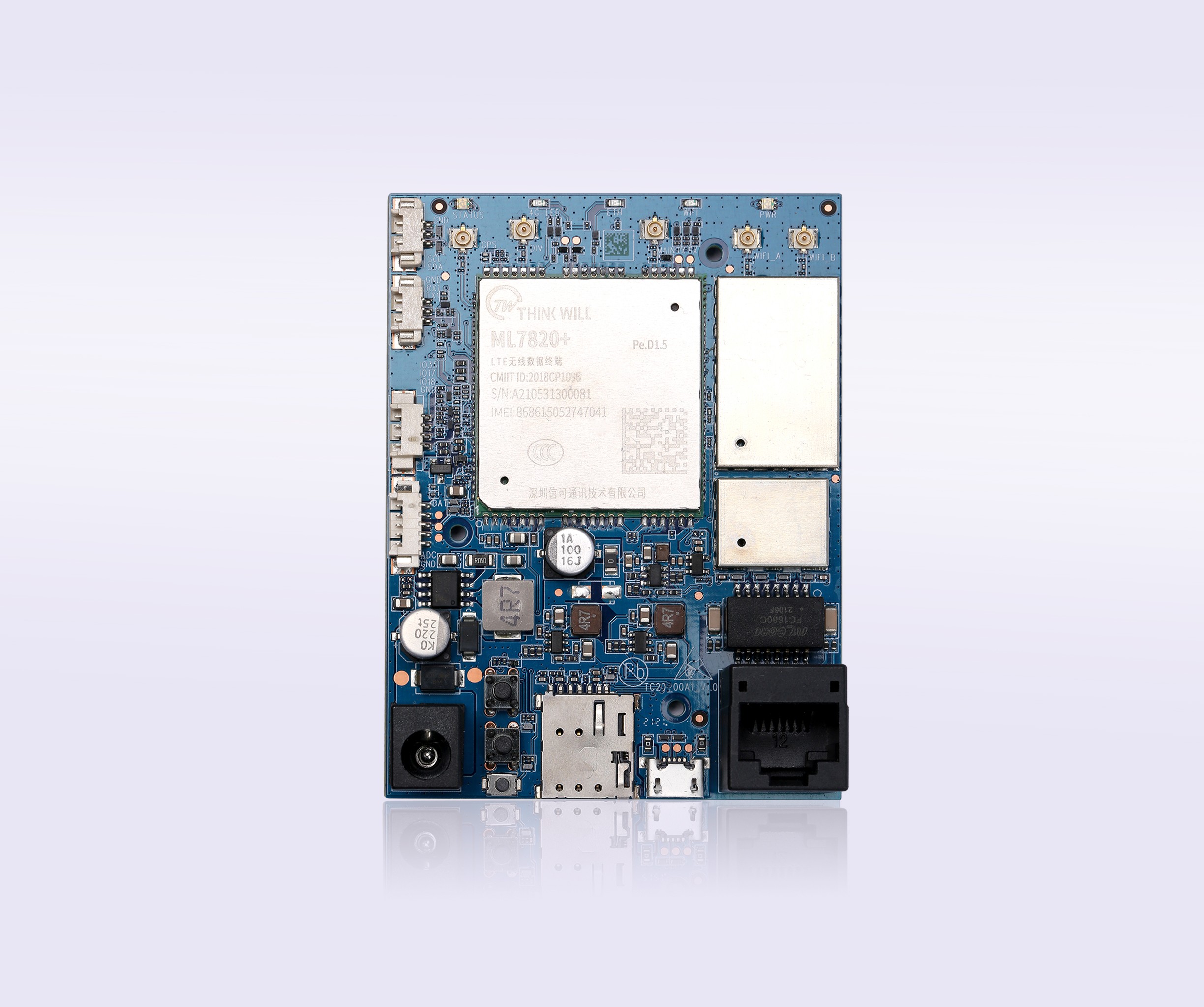

TC20-A/B 多功能单网口 CPE-PCBA
TC20-A/B是信可通讯最新的LTE Cat.4 中高速CPE-PCBA 级产品，也可以作为工业路由或DTU解决方案实现组网及数据传输功能，适用于多种AIoT应用场景。
TC20单网口解决方案，内置集成WiFi和以太网功能，支持WiFi热点接入与RJ45标准网口自适应WLAN连接，灵活满足用户多种上网方式和流量利用率的需求，同时可选支持备用电池与充电管理，以及GNSS定位等多种商业应用与工业化应用场景需求。
TC20-A/B 内置了丰富的网络标准协议，可广泛应用在各种DICT应用领域，如工业DTU、无线路由、安防监控等需要快速部署的中速率数据通信场景。
TC20 A/B 立式与卧式两版设计适应多样化场景与外观需求，卡扣式便捷装配，超高性价比，适应多样化市场渠道拓展需求。
产品优势
● 小尺寸PCBA方便用户实现多种外观设计
● 标准接口，即插即用
● GNSS高精度定位
● 内置通用云平台协议（MQTT/TCP/UDP...)
● OPENCPU 快速SDK应用植入
● 远程FOTA支持
TC20-A/B 百变外壳，便捷装配成整机，适应多样化市场渠道需求。
● 完整的硬件设计
● 稳定的无线性能

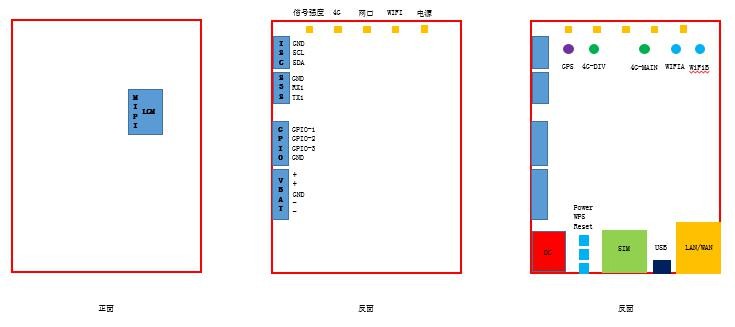

TC20-A/B 外设接口示意图
TC20 A/B产品特性与接口参数
无线性能 | 规格描述 | 硬件特性 | 规格描述 |
频段配置 | -C典型配置： LTE: B1/3/5/8/34/38/39/40/41 GSM: 900MHz/1800MHz *LTE其他频段需求可选配 | 天线接口 | IPEX:4G*2T2R、wifi*2、GPS*1 |
USB接口 | USB 2.0﹡1 | ||
网口 | 100M-单网口 | ||
数据传输速率 (Mbps) | FDD-LTE: Up to 150Mbps(DL), 50Mbps(UL) TDD-LTE: Up to 130Mbps(DL), 30M:(UL) WCDMA: Up to 21Mbps(DL), 5.76Mbps(UL) TDSCDMA: Up to 2.8Mbps(DL), 2.2Mbps(UL) | UART | 3线串⼝﹡1 (3.3V TTL) |
(U)SIM | Nano SIM﹡1 | ||
电源 | 12V-1A | ||
发射功率 | LTE: 23 ±2dBm(Power class 3) | LED | 电源﹡1 网络状态﹡1 4G状态﹡1 WIFI状态﹡1 信号状态﹡1 |
WIFI特性 | WLAN: HT20 : ≥80Mbps HT40：≥90Mbps WLAN: 17dBm in 802.11b 14dBm in 802.11g 13dBm in 802.11n WLAN: -85dBm in 802.11b -70dBm in 802.11g -66dBm in 802.11n | GPIO | 预留GPIO 控制端口 4PIN |
LCM接口 | 标准SPI接口 | ||
网口特性 | 支持与满足 IEEE802.3， 10/100Mbps 的 Ethernet | 电池连接 | 4.2V 5V-1.5A（充电） |
工作温度 | -20℃-60℃ | ||
存储温度 | -25℃-70℃ | ||
尺寸( mm) | 80 (L) x 60 (W)x1.6 (H） | ||
LTE灵敏度 | 符合3GPP 标准 | 重量 | 约30g |
主要软件功能 | |||
USB 虚拟网卡 | USB自动拨号 | ||
低功耗 | 休眠唤醒控制信号 | ||
⽹络协议 | TCP/UDP/PPP/FTP/HTTP/MQTT/PAP/CHAP… | ||
OpenCPU | 支持ThinkOpen (SDK/API 植入） | ||
固件升级 | USB\FOTA | ||
