MC22 CAT1模组

行业数字化综合解决方案提供商

MC22 模块是一款针对中低速蜂窝数据传输的小尺寸、低成本的 LTE Cat.1 通信模组，支持 LTE-TDD/LTE-FDD 全网通网络制式，采用 LCC 封装形式，具有丰富的外部接口，可广泛应用与于各类中低速数据传输的无线通讯终端产品，是 2G模块的最佳替代解决方案。

MC22 产品特性：

电源电压		3.4V～4.2V（推荐值3.8V）
数据业务	LTE-TDD	3GPP Cat.1下行速率8.96Mbps，上行速率3.1Mbps
	LTE-FDD	3GPP Cat.1下行速率10Mbps，上行速率5Mbps
发射功率		LTE-TDD/FDD：23 ±2dBm(Power class 3)
软件升级		USB本地升级/远程FOTA升级
拨号方式		RNDIS/ECM
环境适应性		工作温度：-30℃～+70℃ 存储温度：-40℃～+85℃ 湿度：5%-95%
产品规格		尺寸：21.9mm22.9mm2.4mm，重量：About 3.5g， LCC形态焊盘：140 Pins
主要接口		1：USB2.0 High-Speed接口 2：UART接口两组 3：复位和开关机接口 4：标准USIM卡接口，支持热插拔功能 5：休眠唤醒信号接口 6：PCM(数字音频) 7：I2C接口 8：I2S接口 9：模拟音频接口 10：4G天线接口 11：标准四线SPI接口 12：标准通用GPIO 13：标准中断INT接口 14：1.8V参考电平输出 15：DEBUG_UART接口 16：ADC采样接口
网络协议特性		支持TCP/UDP/PPP/FTP/HTTP/MQTT协议支持PAP/CHAP 支持 “THINK_OPEN” 二次开发*
AT指令		符合3GPP TS 27.007 ,27.005 的AT指令集 Think will 增强AT指令集
驱动&工具		Windows XP,7,10，Linux，Android Download Tool ，
ROHS		所有器件完全符合EU RoHs标准

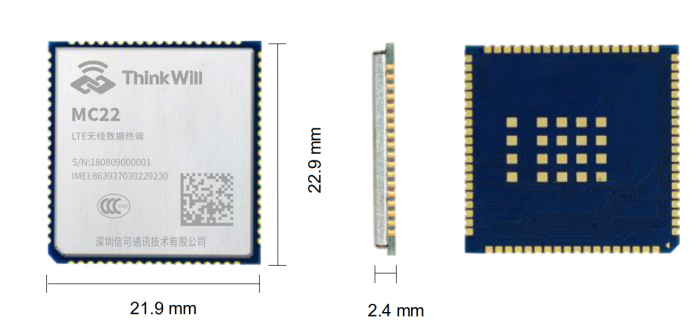

MC22 外观尺寸

MC22 频段配置表
