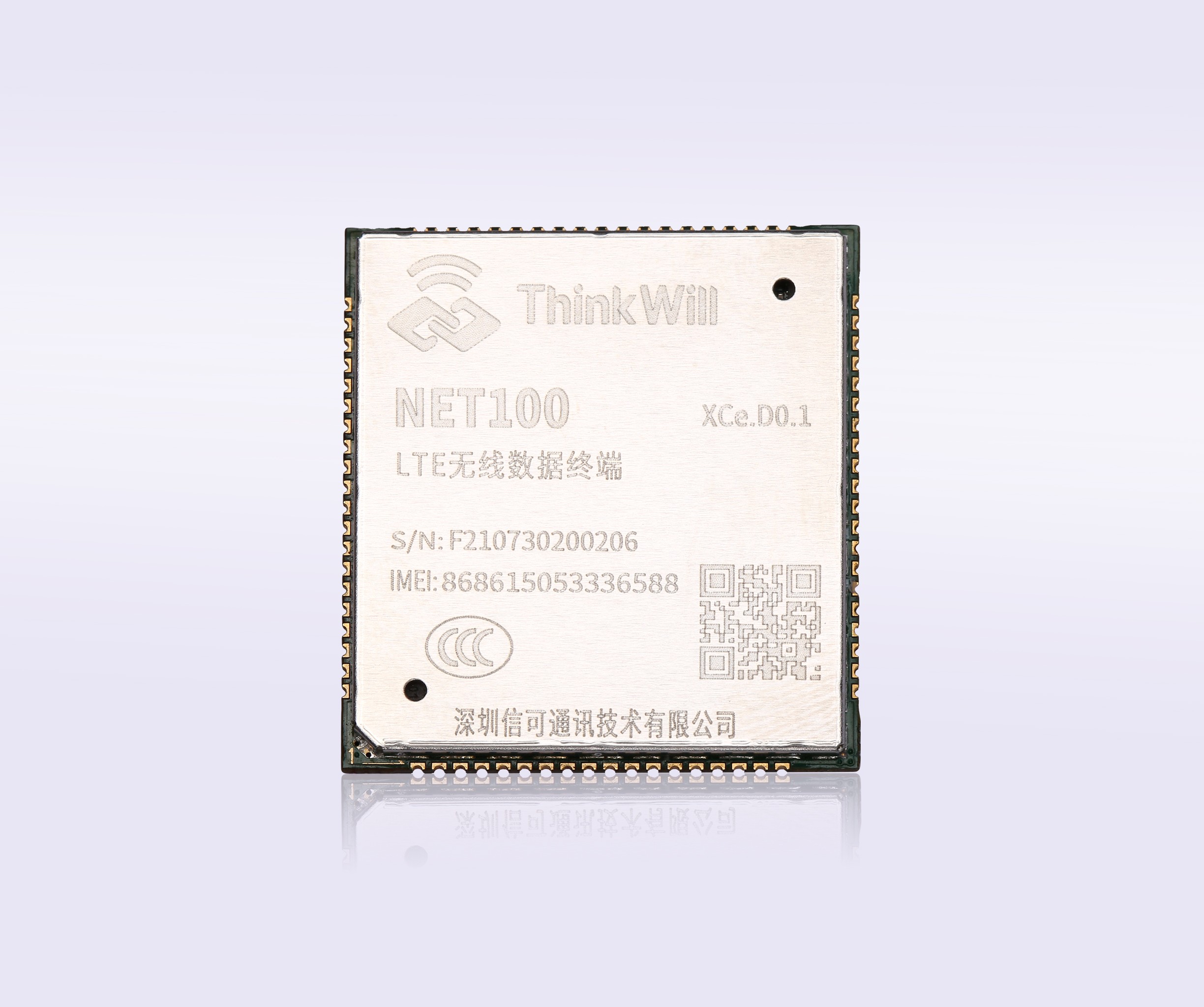

NET100模组是一款创新设计的LTE无线路由模组，支持FDD-LTE/TDD-LTE/TD-SCDMA/WCDMA多种网络制式，并内置WiFi模组，具备LTE-WiFi 热点转换功能。模组采用LCC封装形式，独有支持以太网口连接，同时具有丰富的外部接口，可广泛应用于各类需要LTE数据传输和WiFi热点的无线路由功能的终端产品。
NET100 产品特性：
电源电压 | 3.4V～4.2V（推荐值3.8V） | |
数据业务 | TDD | 3GPP R9 Cat.4下行速率112.5Mbps，上行速率12.5Mbps |
FDD | 3GPP R9 Cat.4下行速率150Mbps，上行速率50Mbps | |
WCDMA | HSDPA:21Mbps，HSDPA：5.76Mbps | |
TD-SCDMA | 下行速率：2.8Mbps，上行速率：2.2Mbps | |
WLAN | 11Mbps in 802.11b； 54Mbps in 802.11g； 65Mbps in 802.11n 20M Bandwidth; 135Mbps in 40M Bandwidth。 | |
发射功率 | TD-LTE/FDD-LTE: +23 ±2dBm(Power class 3) WCDMA: 24dBm +1dBm/-3dBm（power class 2） TD-SCDMA：24dBm +1dB/-3dB （power class 2） WLAN： 16dBm in 802.11b， 14dBm in 802.11g， 13dBm in 802.11n， | |
软件升级 | USB及FOTA | |
短信业务 | 点对点MO、MT，短信小区广播 支持Text和PDU模式 | |
拨号方式 | NDIS/ECM模式 | |
环境适应性 | 工作温度：-20℃～+70℃ 存储温度：-40℃～+85℃ 湿度：5%-95% | |

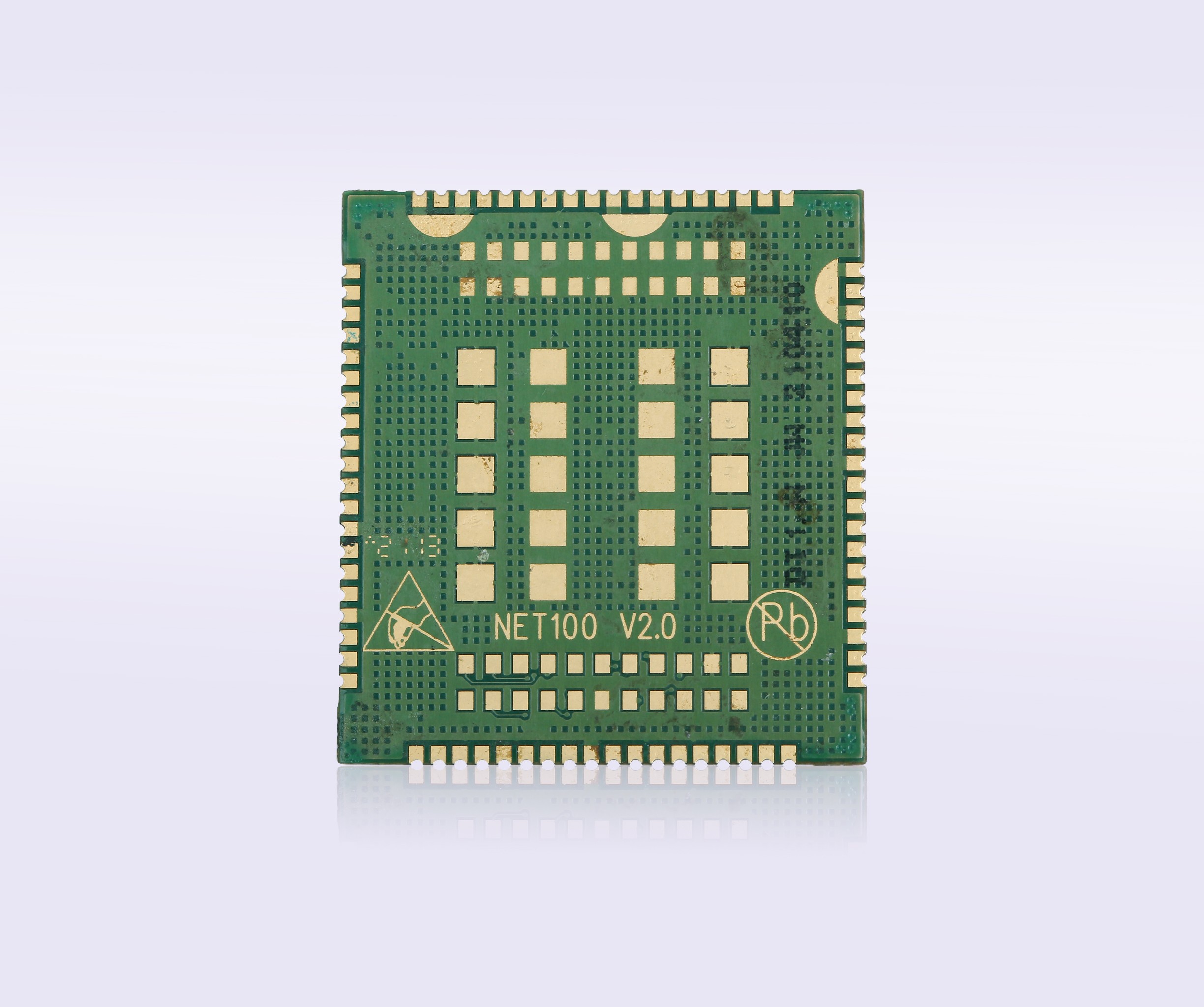

产品规格 | 尺寸：29mm*32mm*2.6mm， LCC形态：76 Pins；LGA形态：44 Pins 重量：About 5.0g， | |
主要接口 | 1：USB2.0 High-Speed接口 2：UART接口 两组 3：复位和开关机接口 4：标准USIM卡接口，支持热插拔功能 5：I2C接口 6：4G天线接口（主天线，副天线） 7：RMII接口,可实现以太网连接功能 8：标准GPIO/EINT接口 9：1.8V参考电平输出 10：WIFI天线接口 | |
网络协议特性 | 支持TCP/UDP/PPP/FTP/HTTP协议 支持PAP/CHAP | |
AT指令 | 符合3GPP TS 27.007 ,27.005 的AT指令集 Think will 增强AT指令集 | |
驱动&工具 | Windows XP,7,10，Linux，Android Download Tool ， Zcat Tool， | |
ROHS | 所有器件完全符合EU RoHs标准 | |
NET100 频段配置表
配置 | 网络制式 | ||
型号 | 产品形态 | 细分型号 | 频段配置 |
NET100 | LCC | NET100-Ce | FDD-LTE: B1/3/5/8 TDD-LTE:B34/38/39/40/41 WCDMA:B1/8 TD-SCDMA:B34/39 WLAN:IEEE 802.11 b/g/n |
NET100-MTe | TDD-LTE: B34/38/39/40/41 TD-SCDMA: B34/39 WLAN: IEEE 802.11b/g/n | ||
注：Band40频段范围：2300~2400MHz Band41频段范围：2555~2655MHz | |||
