M5E20 5G Sub6 通信模组

M5E20 是 ThinkWill 最新的 5G Sub6/LTE-A/UMTS（SA 和 NSA 模式）多功能模块。专为各种需要eMBB高速接入和AIOT应用场景而设计，提供稳定的蜂窝无线数据链路连接。M5E20还具备GNSS定位功能，可在数据传输的同时提供快速、高精度的定位功能。

M5E20采用LCC+LGA封装和mini PCI-E两种封装，在LCC焊盘上设计了通用接口，提高了用户使用的方便性和稳定性。封装尺寸和引脚定义充分考虑了标准mini PCI-E模块的设计要求。

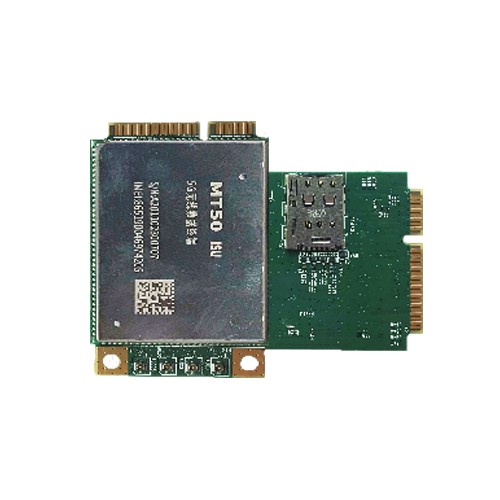

M5E20 mini PCI-E封装提供标准的SIM卡座，完全实现即插即用的设计理念，为下游客户降低研发投资成本和周期的同时，也有效保障终端产品的5G无线性能。

M5E20内置了丰富的网络协议和云平台协议，具备工业标准接口，并支持多种操作系统的外设接口驱动（如Windows/Linux/Android）和软件功能，可以应用于各种5G通讯终端和行业应用终端，如工业路由器/网关、IDU、直播盒子、MIFI、CPE、机器人等等。

5G SUB6 (SA &NSA)模组功能及性能参数
性能指标	规格描述	接口	规格描述
5G频段	LB: n5/8/20/28; MB: n1/3/4/66; HB: n7/38/40/41/48/77/78/79 4x4 MIMO: n1/3/4/7/38/41/48/66/77/78/79	封装	LCC & LGA ; 293Pin
		尺寸(L × W × H)	40.6 mm × 30.6 mm × 2.55mm
		(U)SIM	Dual SIM with eSIM on Board 1.8V and 2.85V自动检测
4G频段	LB: B5(18/19/26)/8/20/28; MB: B1/3/4/66 HB: B7/34/38/39/40/41/42/43/48 4x4 MIMO: B1/3/66(4)/7/38/41/42/43/48	PCIE	PCIe3.0
4G频段		USB	USB3.1
3G频段	WCDMA: B1/4/5/8	UART	2线串口*2
数据速率（Mbps)	5G SA Sub6：DL2.12Gbps，UL900Mbps 5G NSA Sub6：DL2.5Gbps，UL660Mbps LTE CAT13: 1Gbps(DL) , 150Mbps(UL) WCDMA: 42Mbps(DL), 11Mbps(UL)	天线焊盘	5个（详见硬件手册）
		LCD	一组（详见硬件手册）
		SPMI	与PCIE复用
RF 性能	3GPP 标准	SGMII	一组（详见硬件手册）
GNSS	L1: GPS/ Glonass/ Beidou/ Galileo L5: GPS/Beidou/Galileo	WLAN/BT	EBI2 for LCD ﹡1
工作电压	3.135V-3.63V,Type@3.3V	PCM/SAR	RGMII﹡1
环境温度	-30℃ ~ 70℃ 工作温度；-40℃ ~ 85℃ 存储温度	GPIO/INT	休眠唤醒等控制管脚若干 GPIO若干（详见硬件手册）
⽹络协议	TCP/UDP/FTP/HTTP/HTTPS/PING/SMS…	JTAG	一组（详见硬件手册）
云平台	支持（MQTT)	AT指令集	3GPP TS 27.007/Enhanced AT
