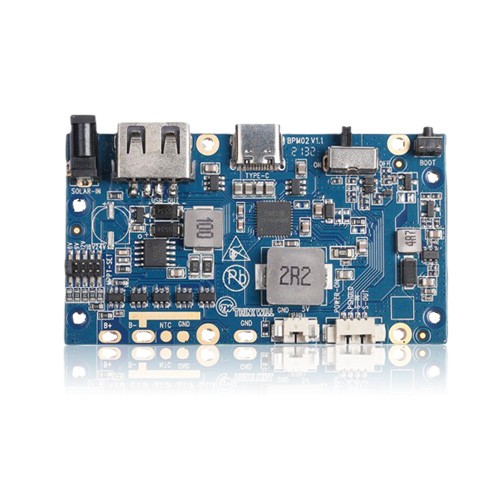

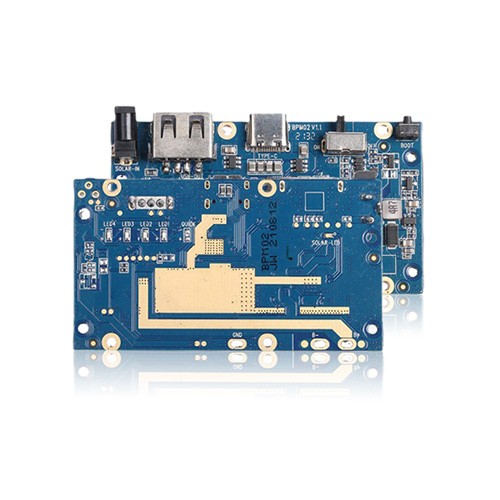

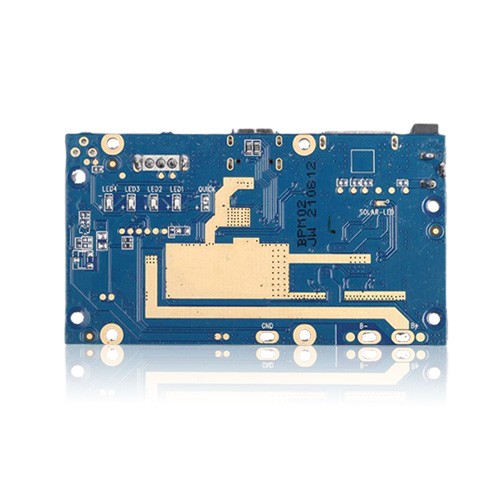

BPM02太阳能电源板

BPM02兼容太阳能电池板（6V、9V、12V、18V、24V可选）和电源适配器（5V）输入，完成对3.7V的18650四电池组进行充电管理，具备给外部供电5V 2A设备提供供电的能力，具备对外部移动设备（如手机等）进行快速充电的功能；匹配信可BVE系列物联网部件使用，可以适用多种行业场景应用需求，快速落地应用需求。

立即咨询

0755-21601999

BPM02太阳能电源板

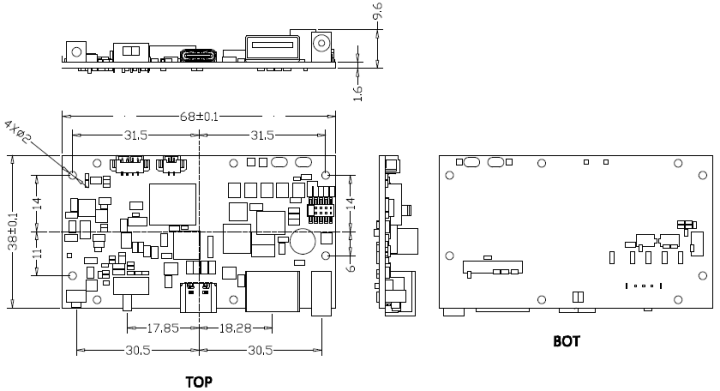

结构尺寸示意图

功能说明

1 接口定义

	功能	说明
对外接口	Type C	支持PD3.0/PD2.0 快充协议，支持输入输出双向快充，输入支持5V/9V/12V 电压，输出支持5V/9V/12V 电压。
	Type A	Type A接口，短按触动按键及负载接入打开Type-A 口对外放电；支持PD3.0/PD2.0 快充协议，支持输出支持5V/9V/12V 电压。
	SOLAR IN DC	太阳能板输入DC接口
	外部设备供电接口	5V电源输出，1.25mm标准2芯连接座
	外部设备开关机接口	1.25mm标准2芯连接座，一个输入、一个输出
	外部电池接口	3.7V标准18605型电池接口焊接方式
	NTC	2芯NTC 焊盘
开关与按键	拨动开关	支持外部设备开关机（与外部设备的软件配合，可实现软开关机功能）
开关与按键	触动按键	支持电池电量显示、支持充电功能复位
状态指示	电池电量指示灯	单色指示灯*4，指示“电池电量”
状态指示	太阳能充电指示灯	双色指示灯*1，指示”太阳能充电中“及”太阳能充电完毕“

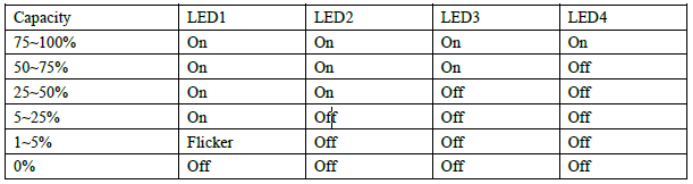

2 BPM02处于放电状态指示

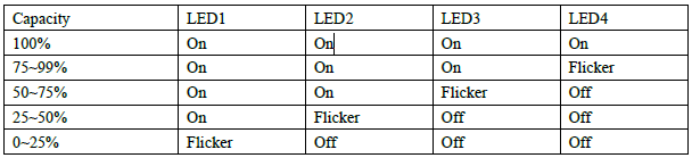

3 BPM02对内充电状态指示

4 太阳能充电指示灯：

工作状态	Solar Charge（红）	Solar Done（绿）
充电中	亮	灭
充电结束	灭	亮

5. 环境适应性

项目	规格描述
工作环境温度	-20°C ~ 70°C
存储环境温度	-40°C ~ 85°C
湿度	5%-95%
